顕微鏡一体型マニピュレーター・スマートファイン　
顕微鏡～マニピュレーターまで同じソフトで制御
微小試料の採取から受け渡しまでが容易に

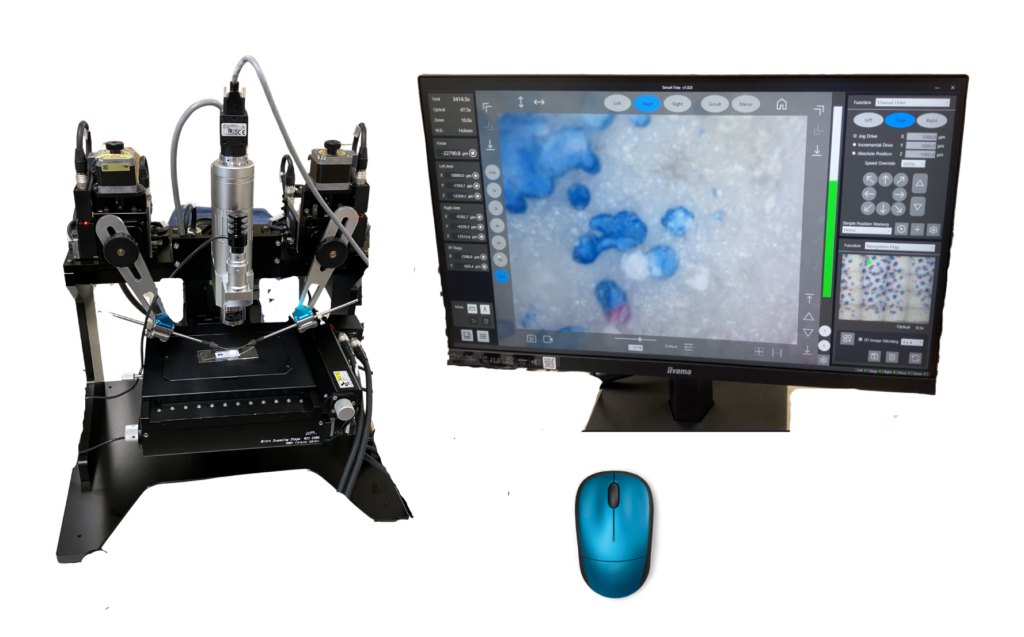

・オールインワンタイプの顕微鏡一体型マニピュレーションシステム

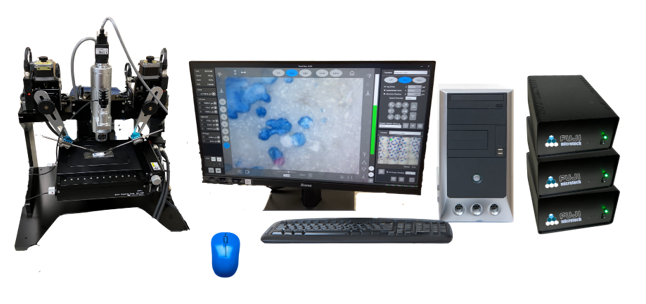

電動ズームマイクロスコープ、マニピュレーターアーム、電動試料ステージ、電動フォーカス、コントローラー、PC、モニター等で構成され、一つのソフトウエアで顕微鏡観察～マニピュレーションまでを操作可能

・PCマウスによる簡単操作
サンプルのピント調整、微小対象物の採取・リリース等の全ての作業はPCマウスで操作。試料ステージにサンプルを置いた後は、サンプルに触れることはありません。

・マイクロレベルのサンプリングが容易に
顕微鏡総合倍率3200倍、分解能0.1µmでマイクロレベルのサンプリングが容易に出来る。

  • 電動ズームで低倍率～高倍率まで容易に変更
  • PCマウスによる簡単操作
  • 電動試料ステージ位置記憶で繰り返し作業が容易に
  • 対象試料の画像及びサンプリング時の動画も取得、保存

仕様

名称スマートファイン
顕微鏡電動ズーム　0.9～10ｘ
対物レンズ5ｘ(標準)W.D.14mm/1.5ｘ(オプション)W.D.46mm
カメラUSB3.0 カメラ
総合倍率対物レンズ:5x時(280～3100)/対物レンズ:1.5x時(85～940)
試料ステージ電動, ストローク X:100 Y:50mm
同軸落射LED (反射, 透過)
マニピュレーターアーム電動, ストローク X:20mm Y:20mm Z:30mm
電動フォーカス電動, ストローク 70mm
ソフトウエアSmart Fine 1.0
PCWindows11, Intel Corei7
モニター21.5 インチ LCD (フルHD)
操作PCマウスによるクリック＆ドラッグ

製品ラインナップ

形式構成
SF-303電動ズーム(～12), 5倍対物レンズ,電動フォーカス,電動試料ステージ, 左右アーム, 同軸落射 (反射, 透過), USB3.0カメラ, コントローラー,専用ソフトウエア, 専用PC, モニター
SF-303R電動ズーム(～12), 5倍対物レンズ,電動フォーカス,電動試料ステージ, 右アーム, 同軸落射 (反射, 透過), USB3.0カメラ, コントローラー,専用ソフトウエア, 専用PC, モニター
SF-303L電動ズーム(～12), 5倍対物レンズ,電動フォーカス,電動試料ステージ, 左アーム, 同軸落射 (反射, 透過), USB3.0カメラ, コントローラー,専用ソフトウエア, 専用PC, モニター

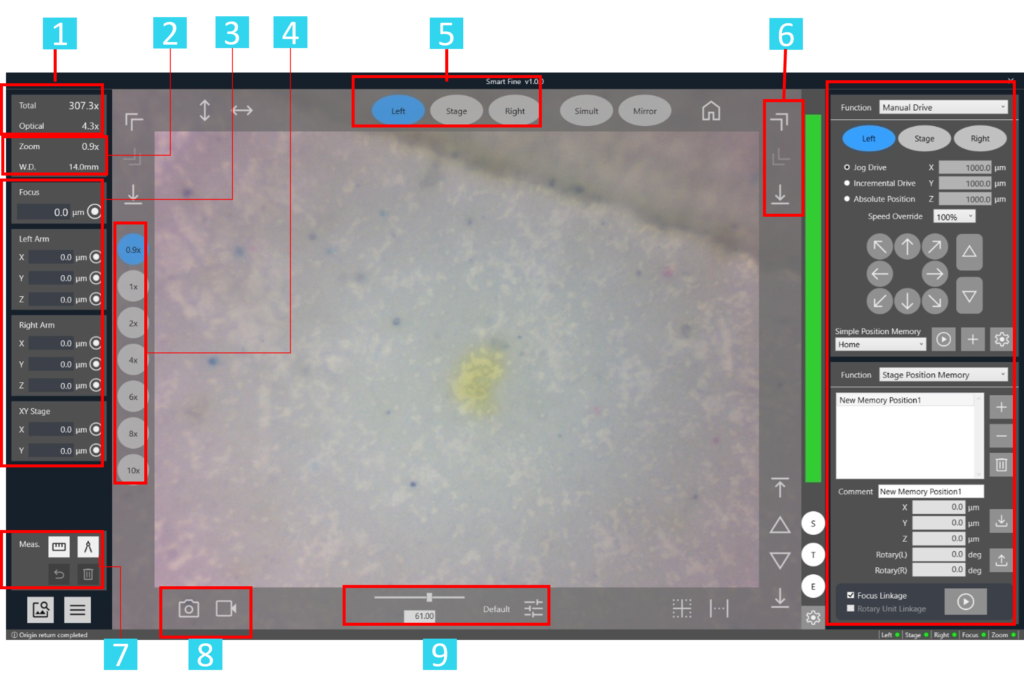

  1. 倍率表示：光学倍率と画面倍率を表示
  2. 対物レンズ情報：現在の対物レンズの情報を表示
  3. 各ユニットの位置情報：フォーカス、アーム、試料ステージの位置情報を表示
  4. ズームの選択：ズーム倍率をボタンで選択
  5. ユニットの選択：マウス操作用のユニットを左アーム/右アーム/試料ステージ　から選択
  6. アーム退避：アームを一時退避
  7. 距離測定：２点間距離及び円計測
  8. 画像、動画キャプチャー：画像取得、リアルタイム動画キャプチャー
  9. カメラ補正：カメラのライトレベルの調整機能

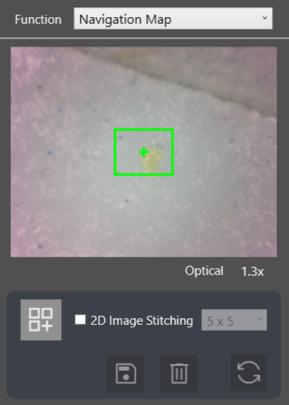

ナビゲーションマップ機能

  • タイリング機能で画像を連結し広範囲を観察
  • 電動ステージングで自動タイリング
  • 連結した画像も画像保存可能
  • マウスクリックで任意の場所に自由に移動

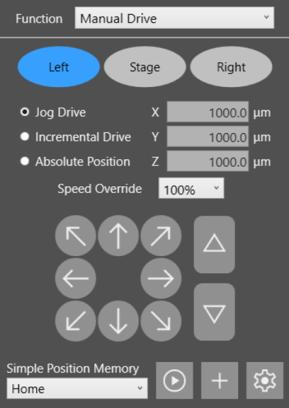

マニュアル移動機能

  • 各ユニットはジョグ運転、もしくは定量移動運転も可能
  • 各ポジションを位置記憶可能
  • 上記の位置記憶したポジションを呼び戻すことも可能
  • 安全のためのアーム退避機能

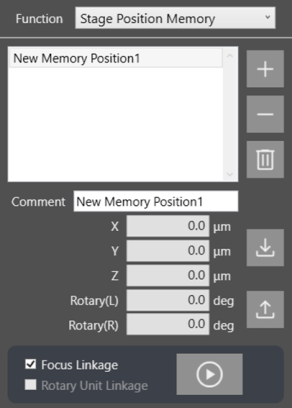

ステージ位置記憶機能

  • X,Y,Z、全ての位置記憶が可能
  • 上記の位置記憶したポジションを呼び起こすことも可能
  • 位置記憶した地点を何度でも移動できる
  • 自動フォーカス退避機能が付いているので、安全に終了

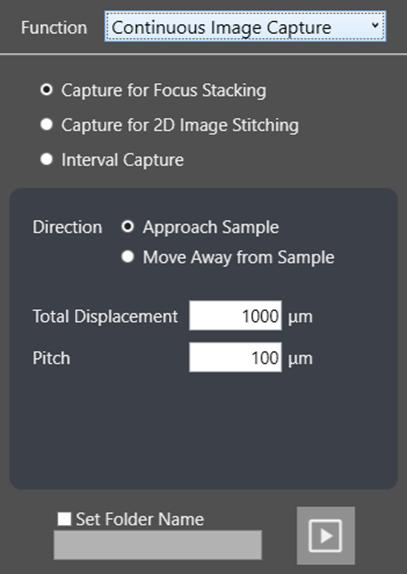

深度合成機能用の画像取得

  • 深さ毎の画像を取得可能
  • 他のソフトウェアを使用することで、深度合成画像を作成可能

オプション

通常のスマートファインに以下のオプションを追加すれば、対象物（粒子等）のスクリーニング及びオートでの対象物の採取・リリースが可能となります。

自動スクリーニングシステム（オプション）

指定エリアで粒子サイズ毎にグループ分け

  • 指定エリアをマッピング（指定エリアは電動ステージのストローク内）
  • 画像抽出・グループ分け（設定したサイズ毎に画像抽出及びグループ分け）
  • 画像解析（粒子の長さ、面積等を解析）

粒子自動採取及びリリース（オプション）

上記でスクリーニングした粒子をオートで採取、リリースが可能

  • アームが自動で移動（指定粒子の場所にアームが自動で移動）
  • 粒子の自動採取（電磁弁付き真空吸着ポンプで自動採取。マニュアル（通常マウス操作）切替えが出来るので、正確な採取も可能）
  • 自動リリース（指定エリアに自動で移動し、粒子をリリース。粒子間の距離も自由に設定可能）

対物レンズの作動距離が10㎜以上の顕微鏡に簡単にセット可能

サンプリングツールとの組合せでマイクロレベルのサンプリングが可能

最適な組み合わせ等についてはお気軽にお問い合わせください。

お問合せはこちら

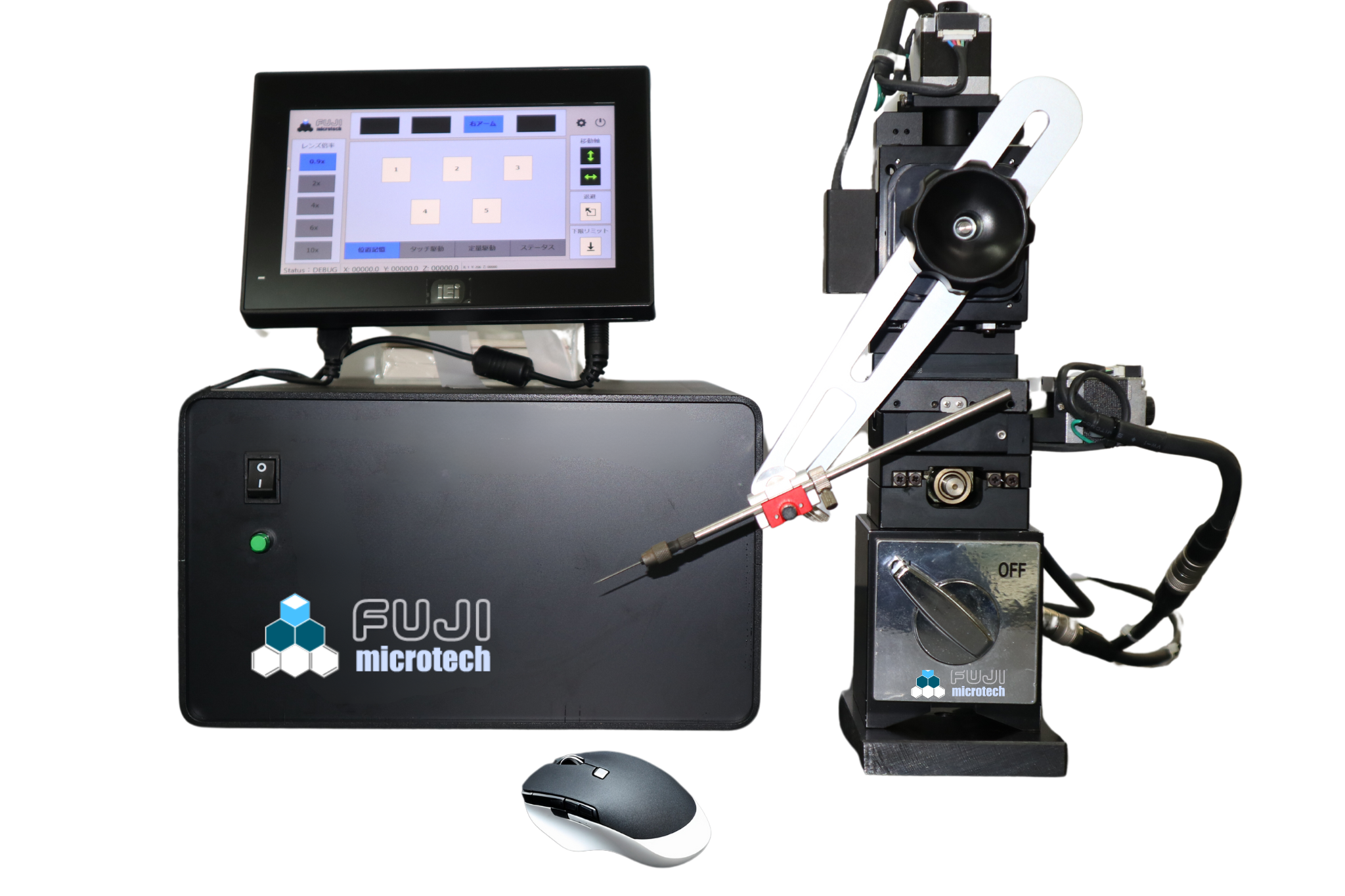

電動マニピュレーター・クイックファイン　
マウスで操作が簡単に出来る

  • マウス操作で簡単に操作可能
  • 顕微鏡の横に置いてすぐに開始可能
  • 先端に適当なツールやアクセサリーを付けて色々なサンプリングが出来る
  • 右手、左手、両手と組み合わせが自由

製品仕様

操作インターフェース
　PCマウス（XYZ軸ジョグ動作）
　タッチパネル（XYZ定量移動時等）
操作ディスプレイ部
　操作倍率任意入力
　ポジションメモリー機能（5箇所）
　定量移動、アーム退避機能
　X軸のみ、Y軸のみ動作可能
　座標ステータス表示、ゼロリセット可能

電動マニピュレーター部
　X軸：20mm Y軸：20mm Z軸：30mm
　Φ4mmハンドルクランプ可能
標準スタンド部
　マグネットベース
　▢150mmｘ80mmスチールプレート付き
制御部
　ステッピングモータ専用コントローラ
電源部
　AC100-240V 50/60Hz 単相350V以下

型式内容
QF-RH電動マニピュレーター右手, 専用コントローラ, タッチパネル, マグネットベース,スチールプレート, プローブハンドル
QF-LH電動マニピュレーター左手, 専用コントローラ, タッチパネル, マグネットベース,スチールプレート, プローブハンドル
QF-RLH電動マニピュレーター両手, 専用コントローラ, タッチパネル, マグネットベース,スチールプレート, プローブハンドル


メカニカルマニピュレーター・シンプルファイン お手軽にサンプリング が可能

  • 機械式マニピュレーター
  • 動作は微動のみ
  • ダイヤルを回転するだけでXYZを簡単に位置決め出来る
  • 顕微鏡の横に置いてすぐに開始可能
  • 右手、左手、両手を選択可能

移動量：各軸13㎜
マイクロメーター移動量：10μm/1目盛

型式内容
QF-RHマニピュレーター右手, アーム, マグネットベース, スチールプレート, プローブハンドル
QF-LHマニピュレーター左手, アーム, マグネットベース, スチールプレート, プローブハンドル
